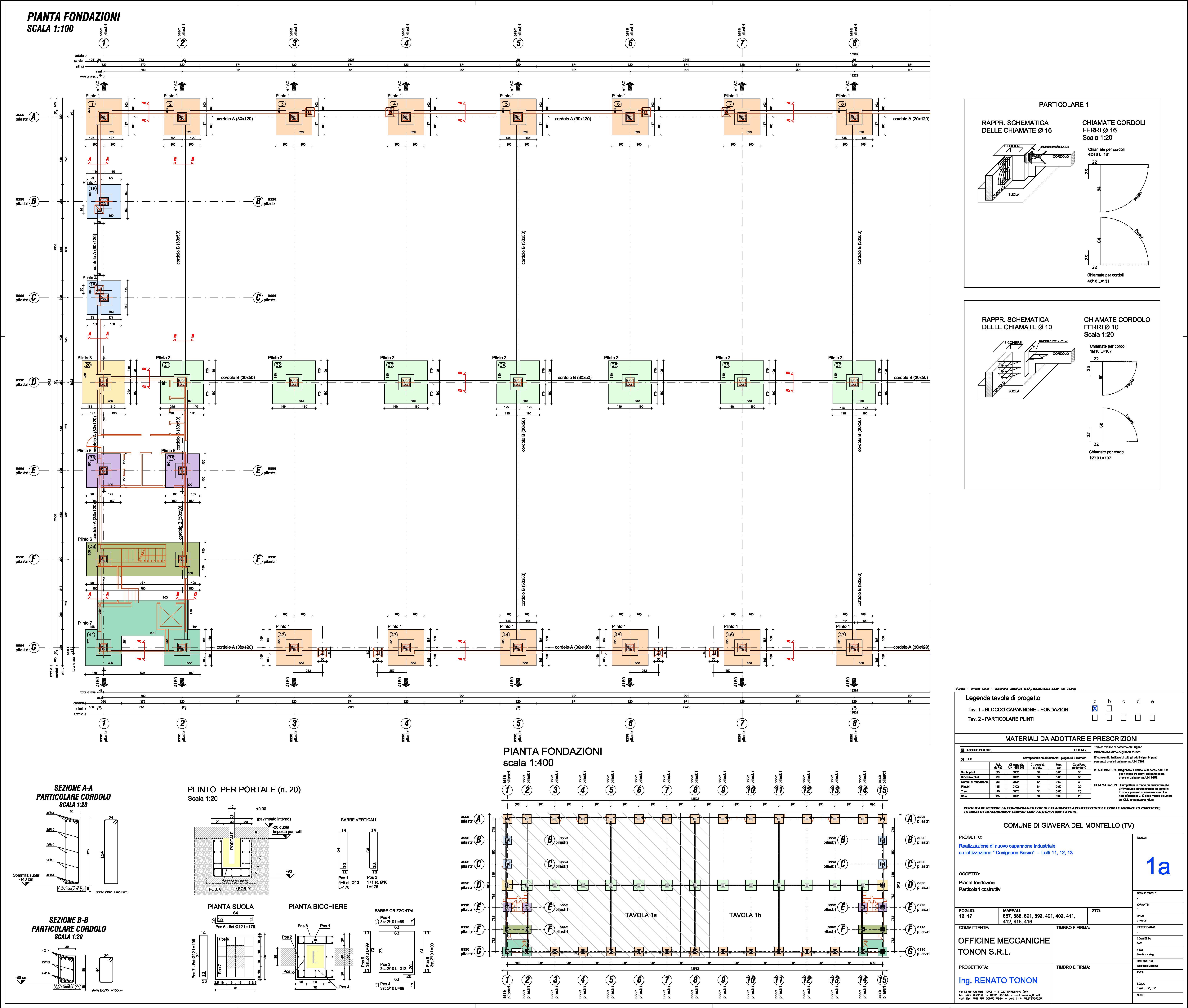

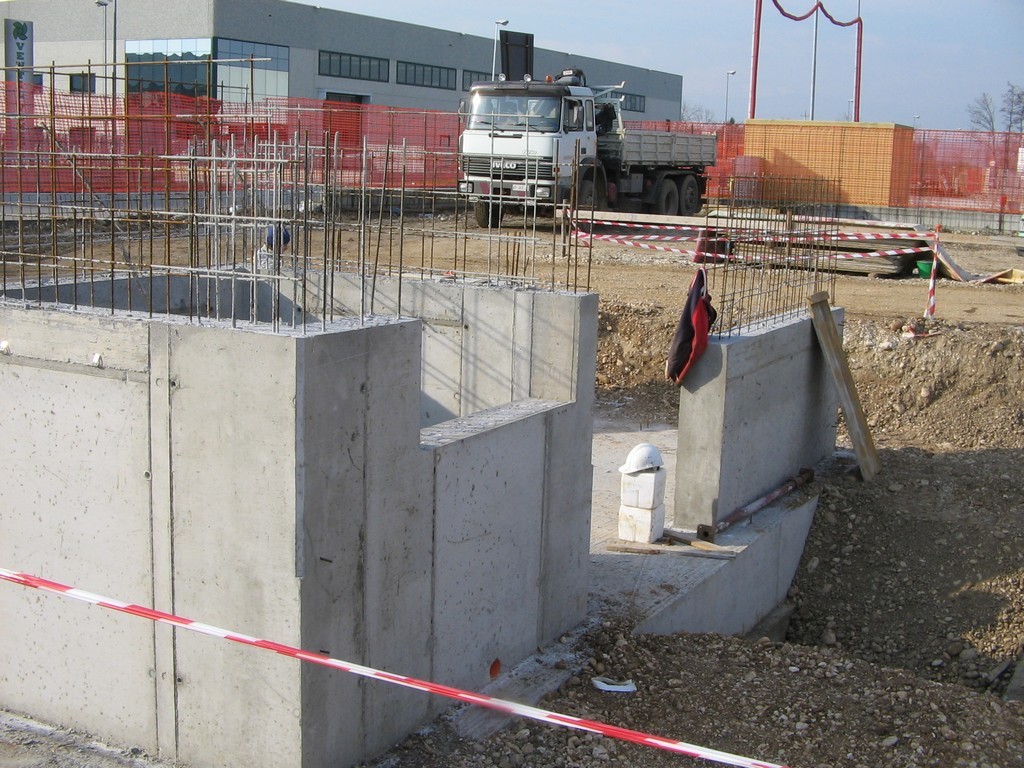

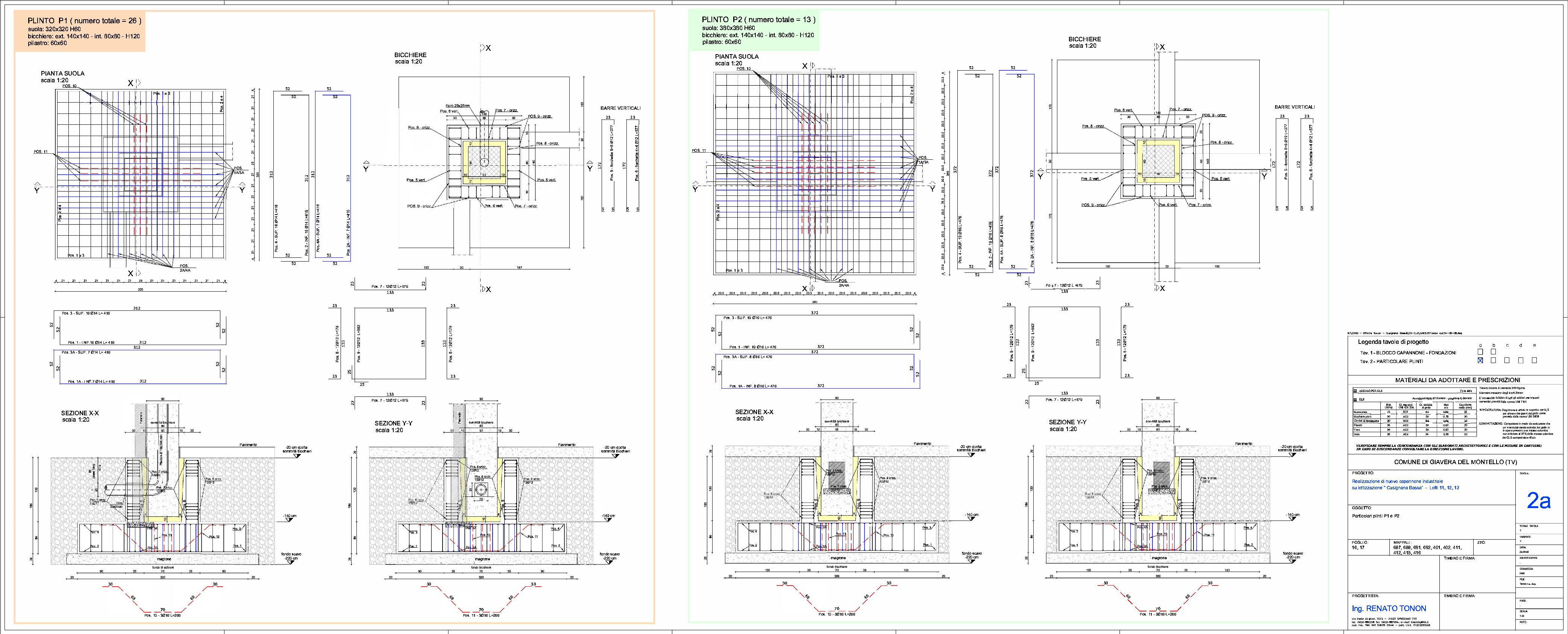

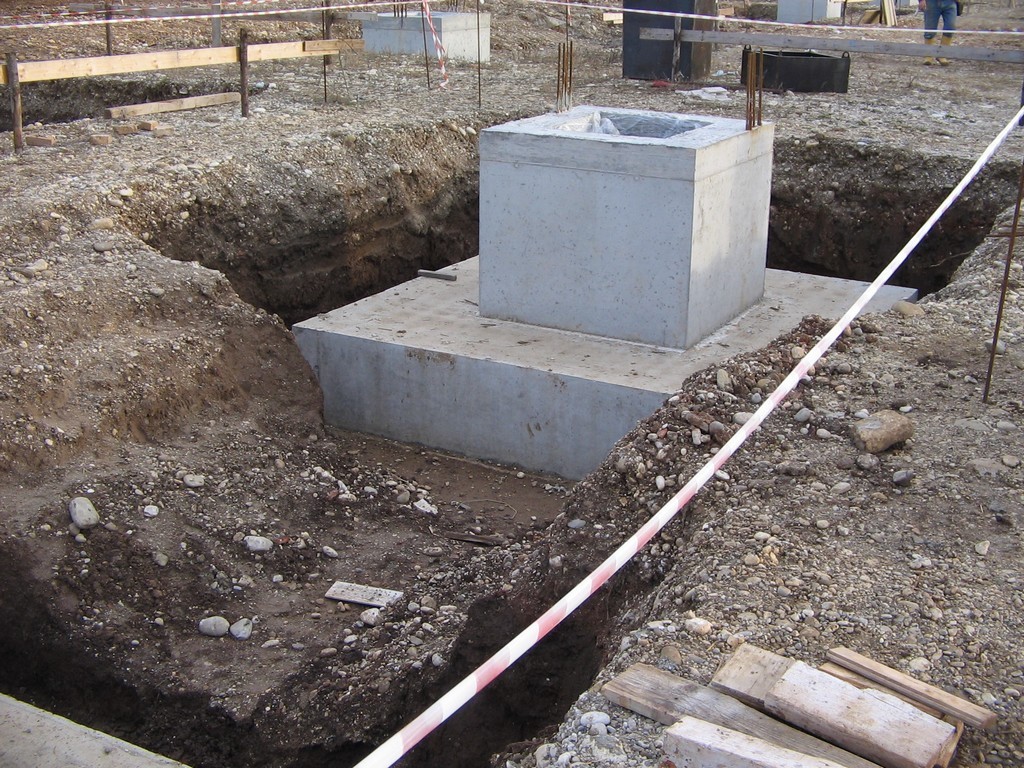

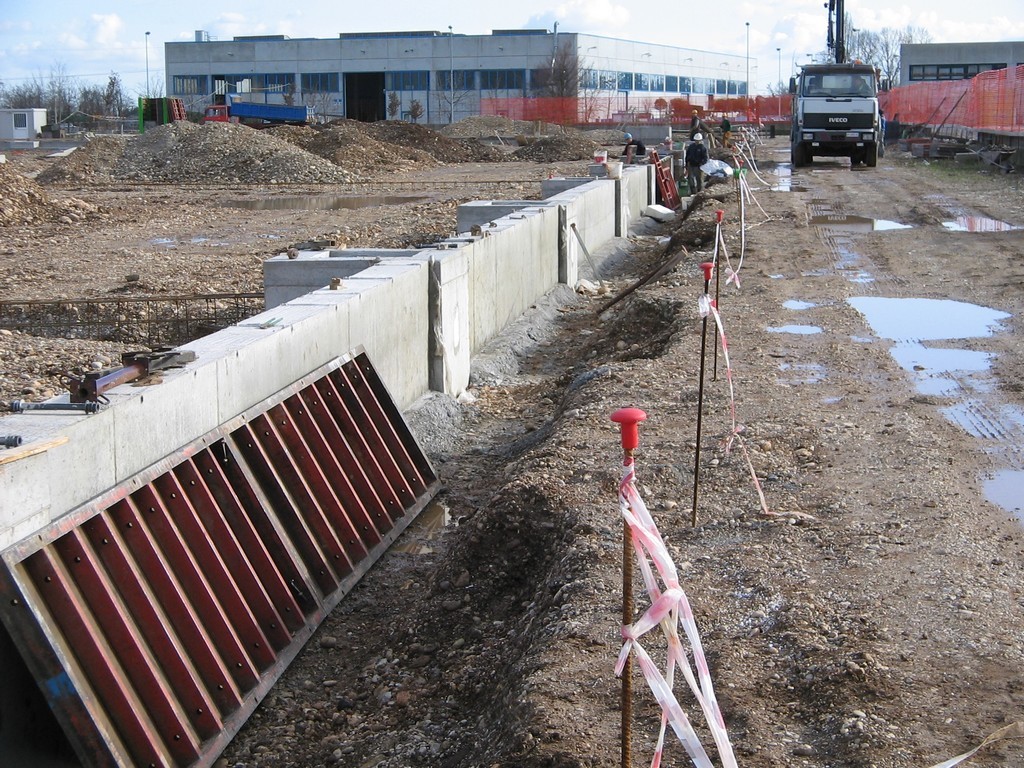

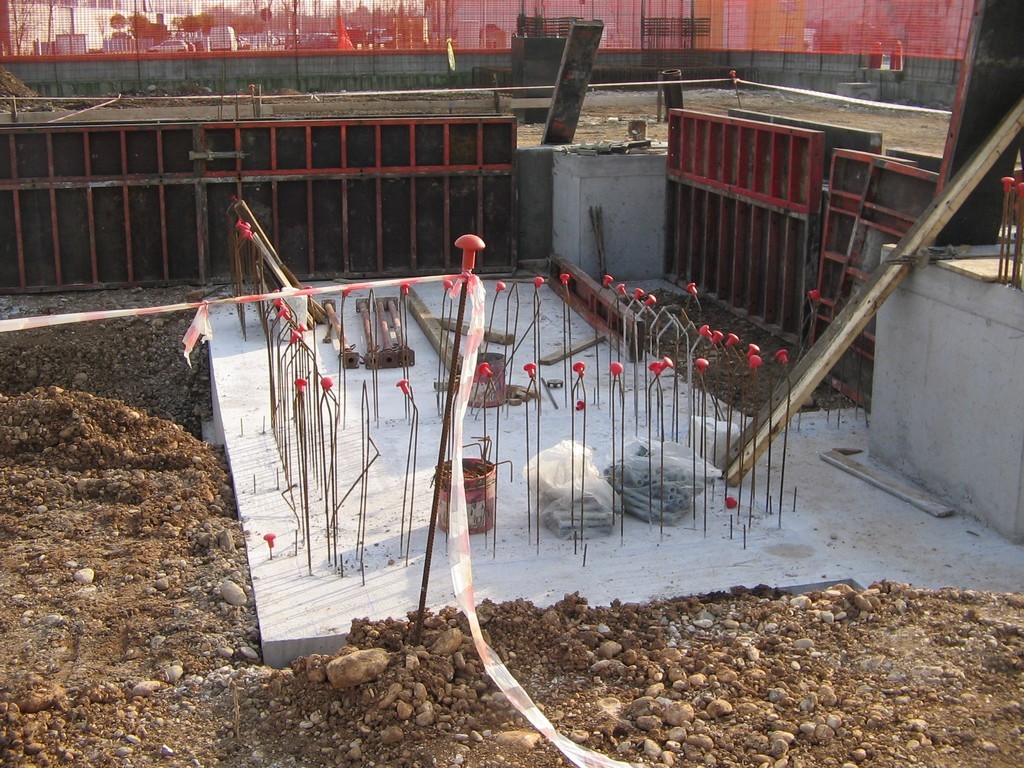

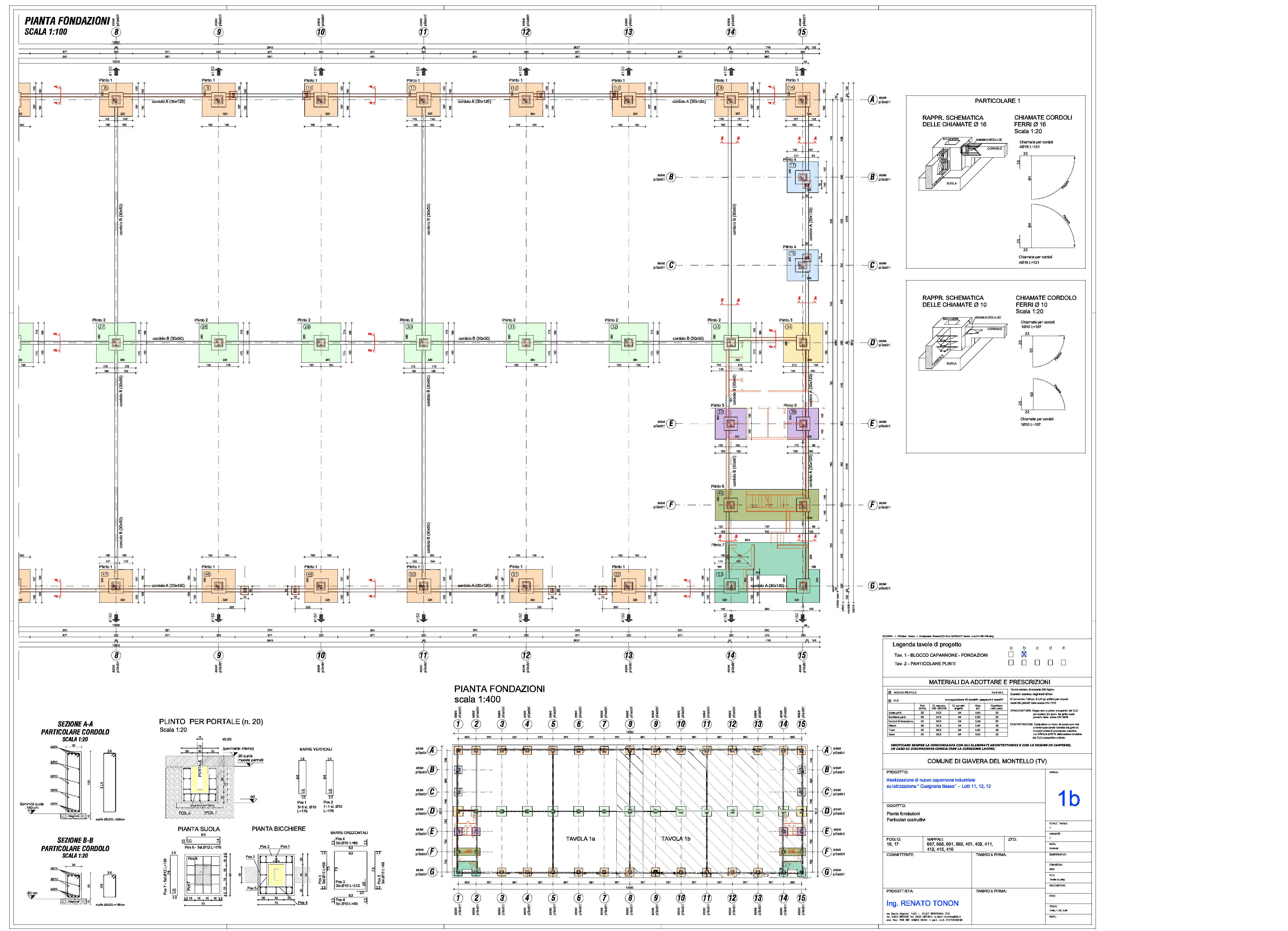

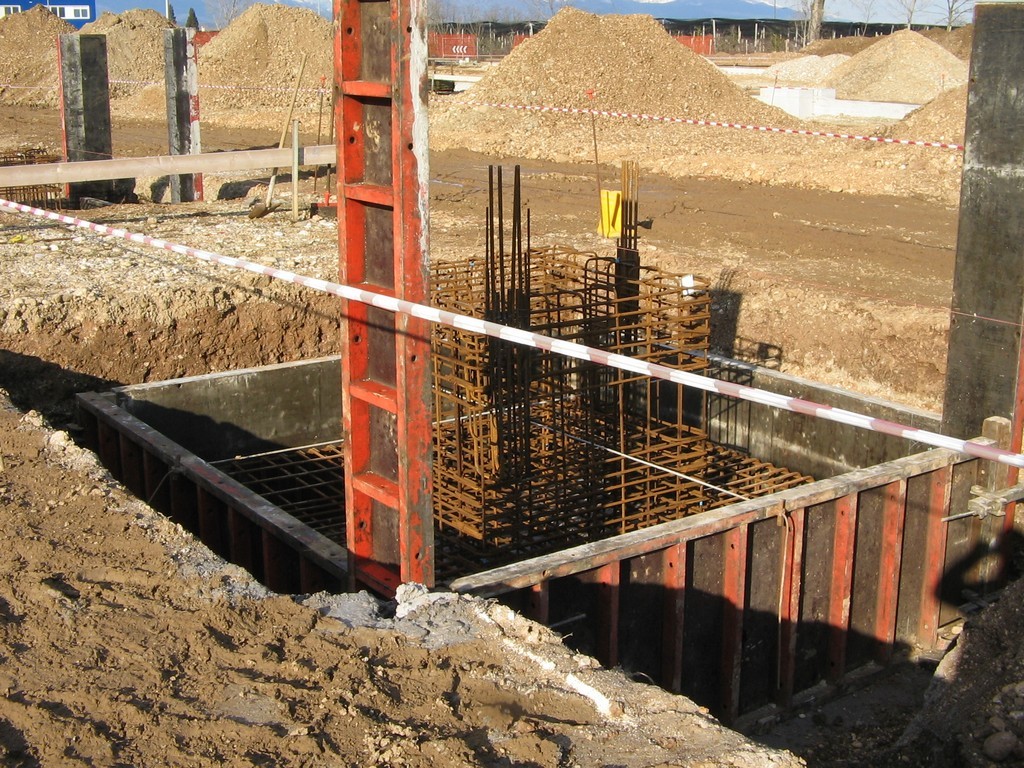

Costruzione di capannone industriale e blocco uffici interni
Officine Meccaniche Tonon
Giavera del Montello (TV)
2017
ing. Tonon Renato
ing. Tonon Renato
ing. Tonon Renato

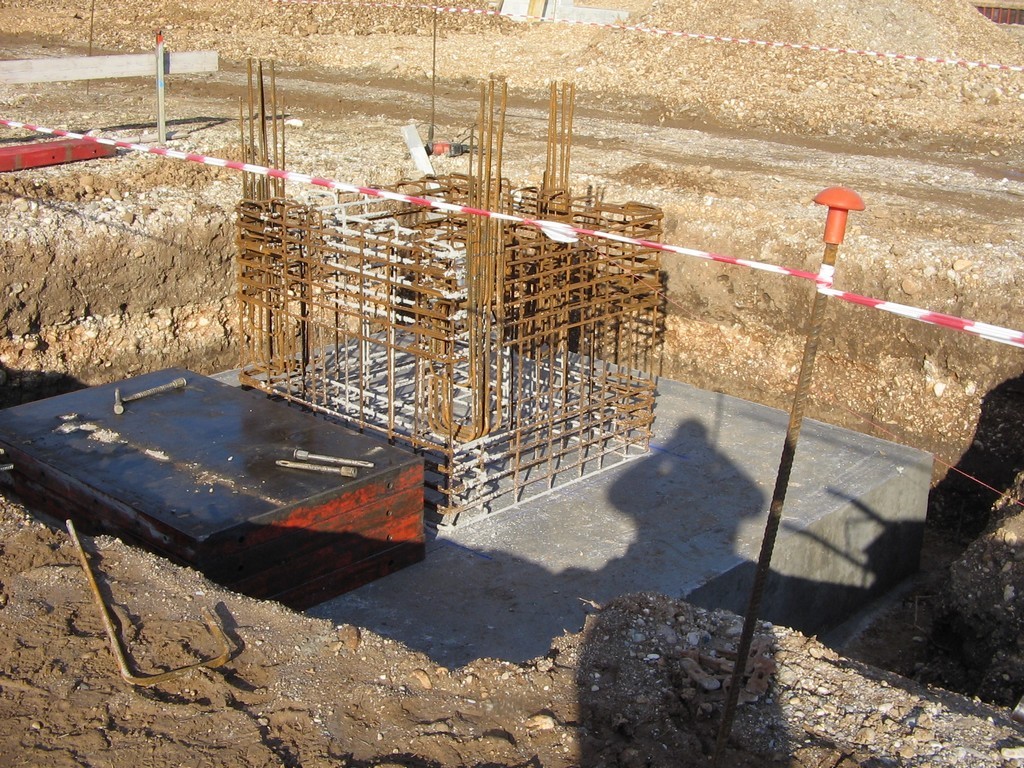

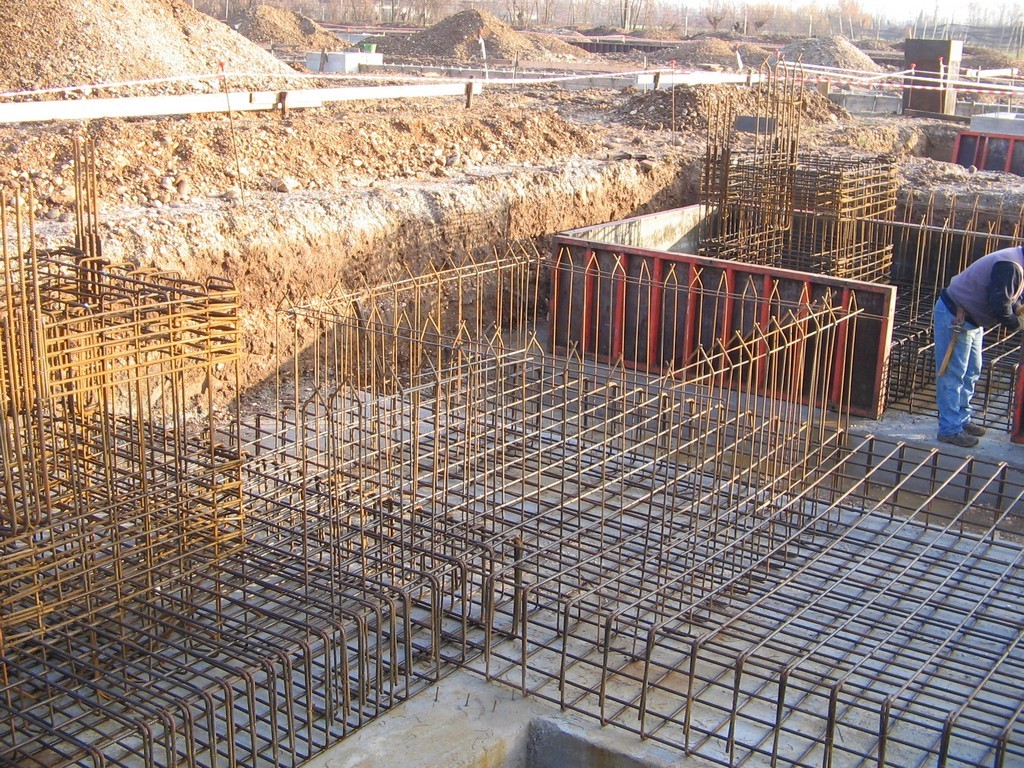

Il capannone presenta una pianta rettangolare avente dimensioni massime pari a 133,80 x 48,00 m. Le strutture portanti verticali e orizzontali sono di tipo prefabbricato. In particolare i pilastri presentano dimensione 0,60x0,60 m tranne quelli posti sui lati nord e sud che presentano dimensioni 0,50x0,50 e 0,50x0,60 m aventi funzione di reggipannello e di sostegno dei solai prefabbricati dei blochi uffici. Il solaio di copertura è realizzato con travi V-System H=1,00 m poste ad un interasse di 5,5 m e sostenute da una serie di travi laterali e centrali prefabbricate di luce massimo apari a 9,91 m. Le travi di banchino sono alte 1,65 m (tipo TR H165) quelle centrali 1,85 m (tipo TR H185). I due blocchi ufficci interni di forma rettangolare e dimensioni massime pari a 7,70 x 24,26, sono posti a ridosso dei lati nord e sud secondo la loro maggiore dimensione. Rispetto alla pianta generale del capannone sono collocati simmetricamente. Le strutture portanti verticali e orizzontali sono costituite sia da elementi prefabbricati che da strutture in c.a. in opera. Le strutture in opera verticali sono costituite da muri in c.a. aventi spessore pari a 0,30 m per quelli che delimitano le scale e pari a 0,25 m per quelli che costituiscono il vano ascensore. Le strutture in opera orizzontali che costituisco i pianerottoli e i solai di sbarco delle scale sono realizzati tramite una soletta dello spessore di 0,2 m gettata sopra una lastra in c.a.p. tipo predalle dello spessore di 0,04 m. Le rampe delle scale sono state realizzate tramite una soletta avente spessore pari a 0,15 m. I solai dei blocchi uffici sono realizzati con delle travi prefabbricate accostate tipo tegoli TT 36/08.
